Para configurar um medidor tipo analógico basta clicar em AJUSTES no menu superior.

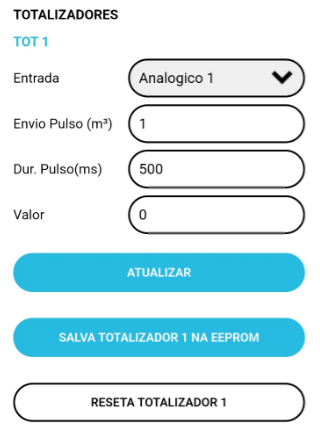

Será mostrado uma tela para configuração das grandezas:

TOT1 - Totalizador 1

TOT2 - Totalizador 2




Entrada: Qual será a entrada totalizada. (necessário configurar um MEDIDOR)

Valor do Pulso (m³): Qual será o valor do pulso do totalizador

Dur. Pulso (ms): Duração do pulso, quantos milesegundos que ficará com o pulso "acionado".

Valor: Para cadastrar um totalizado já registrado.


Exemplo de uso:

1 - Escolha a entrada desejada.

Frequência

2 - Escolha a Unidade de medida.

m³ (metros cúbicos)

obs: Caso seja uma calha parshall, basta cadastrar a largura pré definida e a altura, o display fará todo cálculo


Agora basta clicar em ATUALIZAR, o display do Smart2 mostrará a grandeza configurada pelo aplicativo.


Os totalizadores só são salvos na EEPROM (memória do display) devido a alguma queda de Energia no local, mas é póssível salvar os valores atuais na memória, clicando no botão SALVA TOTALIZADOR 1/2 NA EEPROM.


Para Resetar o valor do totalizador (valor 0), clique em RESETA TOTALIZADOR 1/2.
