Configurando Medidores de Frequência

Para configurar um medidor tipo analógico basta clicar em AJUSTES no menu superior.

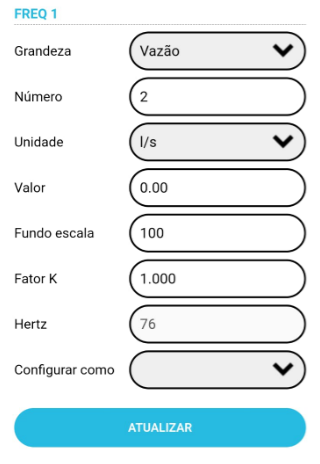

Será mostrado uma tela para configuração das grandezas:

FREQ1 - Frequência 1

FREQ2 - Frequência 1

Grandeza: Qual tipo de sensor está lendo.

Número: Qual o número da vazão que será mostrado no display. (ex: Vazão 2).
O valor "0" não mostrará nada.

Unidade: Unidade de medida do sensor.

Valor: Valor que será cadastrado conforme mostrado no Sensor de Frequência.

Fundo de escala: Escala de 0 ao Máximo que o sensor le em 4a20mA , 0a20mA (caso configurado).

Fator K: Caso tenha o Fator K de calibração do sensor, basta informa-lo nesse campo.

Hertz: Campo apenas para "leitira" de quantos Hz está o sensor

Configurar como: É aqui onde voce escolhe se quer configura-lo com o "Novo Valor", ou usando o "Fator K".

Exemplo de uso:

1 - Escolha a grandeza desejada.

Vazão

2 - Cadastre o número desejado (Valor "0" não mostrará nada).

Nível

3 - Escolha a Unidade de medida.

L/s (litros po segundo)

4 - Coloca o valor do sensor que está sendo medido pela frequência

35,4 (35,4 l/s)

5 - Configura como "Novo Valor" no último campo.

Agora basta clicar em ATUALIZAR, o display do Smart2 mostrará a grandeza configurada pelo aplicativo.
