Para configurar um medidor tipo analógico basta clicar em AJUSTES no menu superior.

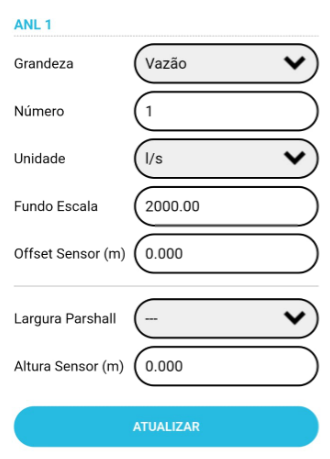

Será mostrado uma tela para configuração das grandezas:

ANL1 - Analógico 1

ANL2 - Analógico 2



Grandeza: Qual tipo de sensor está lendo.

Número: Qual o número da vazão que será mostrado no display. (ex: Vazão 3).
O valor "0" não mostrará nada.

Unidade: Unidade de medida do sensor.

Fundo de escala: Escala de 0 ao Máximo que o sensor le em 4a20mA , 0a20mA (caso configurado).

Offset Sensor (m): Aqui é possivel colocar uma zona morta do sensor, esse valor será "subtraído" do valor real do sensor (Será mostrado apenas no display).

Largura Parshall: Largura pré definida da Calha Parshall

Altura Sensor (m): Altura da base da callha até o sensor de medição.


Exemplo de uso:

1 - Escolha a grandeza desejada.

Nível

2 - Cadastre o número desejado (Valor "0" não mostrará nada).

Nível

3 - Escolha a Unidade de medida.

m (metros)

4 - Cadastre o fundo de escala do sensor.

6 (seis metros)

obs: Caso seja uma calha parshall, basta cadastrar a largura pré definida e a altura, o display fará todo cálculo


Agora basta clicar em ATUALIZAR, o display do Smart2 mostrará a grandeza configurada pelo aplicativo.
