Para configurar um medidor tipo analógico basta clicar em AJUSTES no menu superior.

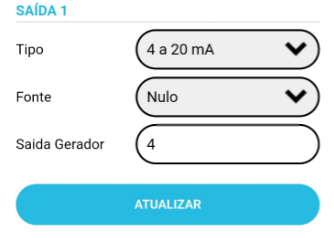

Será mostrado uma tela para configuração das grandezas:



Tipo: Tipo de saída a ser lida, "0a20mA "ou "4a20mA"

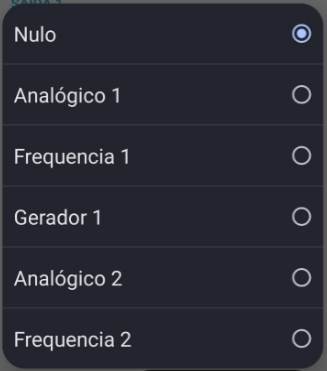

Fonte: Qual Medidor ou Frequência será enviado para a saída Analógica.

obs: É possível tambem coloca-lo como Gerador, com isso o Saída será configurada para um gerador de sinal podendo variar o valor em "mA" no campo Saída Gerador.

Saída Gerador: Campo somente usado quando configurado como "GERADOR", é aqui onde coloca o valor do gerador em mA

**Somente pode ter 1 (um) gerador configurado, não é possivel ter 2 geradores ao mesmo tempo.


obs: Quando configurado como gerador, será mostrado um SLIDE de "0 a 20mA" na pagina inicial, para facilicar o procedimento de envio do valor.


Agora basta clicar em ATUALIZAR.
