Para configurar um medidor tipo analógico basta clicar em AJUSTES no menu superior.

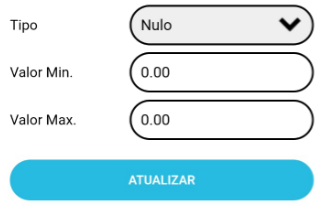

Será mostrado uma tela para configuração das grandezas:

ANL1 - Controlador do Analógico 1

ANL2 - Controlador do Analógico 2



Tipo: Pode ser configura de 2 modos (On Min./ Off Max.) ou (Off Min. / On Max.).

Valor Min: Valor que será Desligado ou ligado no Mínimo.

Valor Max: Valor que será Desligado ou ligado no Máximo.


Exemplo de uso:

Caso queira que Desligue em um Valor Mínimo e Ligue no Valor Máximo

1 - Cadastre ele como tipo Off Min / On Max.

2 - Coloque um valor para DESLIGAR em Valor Min.

3 - Coloque um valor para LIGAR em Valor Max.


Agora basta clicar em ATUALIZAR.
