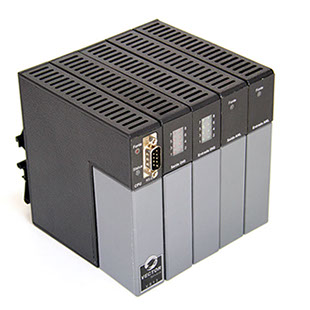

CLP VS13
CLP modular e expansível composto por módulos slim e compactos.
Os módulos possuem conexões laterais permitindo as suas interligações sem necessidade de acessórios. Isso confere ao VS13 grande versatilidade de configuração e pequeno espaço físico no interior do painel, permitindo aplicações customizadas.
O VS13 foi projetado para fixação em trilho DIN (dispensando a utilização de racks ou outro tipo de acessório), e possui módulos de entradas e saídas digitais, de entradas e saídas analógicas, sendo o módulo de comunicação incorporado na CPU. Todos os módulos são fabricados com componentes SMD e condicionadores de sinal incorporados ao circuito, para maior confiabilidade das informações.
R - RESET
BOTAO DIREITO – PAN
BOTAO ESQUERDO – ROTACAO
SCROLL – ZOOM
EXISTEM DOIS TIPOS DE LINGUAGEM DE PROGRAMAÇÃO:
LADDER
Para programar em linguagem ladder é utilizado o software LogStep, fornecido gratuitamente pela Vector Serviços.
O LogStep permite desenvolver aplicações personalizadas utilizando os recursos da linguagem (contadores, temporizadores e memórias, entradas e saídas booleanas) em um ambiente de programação amigável.
THOR SCADA
Linguagem desenvolvida pela Vector Serviços voltada principalmente para o segmento de tratamento e distribuição de água e esgoto. Nessa linguagem existem amarrações e programações pré-definidas que facilitam a criação de aplicações.
Quando utilizada com o software supervisório Thor SCADA ,reduz drasticamente o tempo de engenharia para a criação de novas aplicações, pois quando é criada uma nova tela gráfica com elementos analógicos e digitais, automaticamente é gerado o software de controle do CLP.
WEBSITES
OS MÓDULOS DA FAMÍLIA VS13 SÃO:
DIG-IN
DIG-OUT

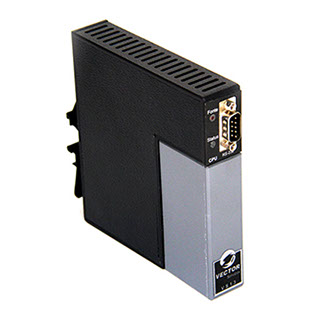

CPU
Oito entradas digitais isoladas por acopladores ópticos, ativas com 24Vdc ou 12Vdc.
ANL-IN
Oito entradas analógicas de 4 a 20mA, conversor A/D de 10bits.
Uma saída analógica de
0 a 5Vdc / 4a20mA.
Oito saídas digitais chaveadas por transistor, ativas em nível baixo (0Vdc)
ANL-OUT
6 saídas analógicas selecionáveis em:
• 4 a 20mA
• 0 a 20mA
• 0 a 5Vdc
Conversor D/A de 10bits.
Microcontrolador de alta confiabilidade
2 Portas de comunicação
RS-232 programação e transmissão
RS-485 (MODBUS-RTU, protocolos siemens, contech, renz)
2 Entradas dedicadas
Painel Aberto
Queda de Energia
Alimentação 24Vdc
