Todo leitor configurado como "Registrador" possui a capacidade de armazenar seus dados de leitura para futuras análises e visualizações de valores de sua curva de trabalho. Estes dados armazenados podem ser vistos na forma de gráficos. Cada leitor têm seu atual valor registrado a cada minuto.

Cada gráfico é armazenado na forma de um arquivo para futuras visualizações, e cada arquivo corresponde ao período de 24hs (um dia). Para isso, o sistema possuí uma estrutura de diretórios que permite que se armazenem os gráficos por anos a fio.

PS: Aconselhamos que no mínimo uma vez ao ano, o gerente do sistema faça um "Backup" dos arquivos dos gráficos.

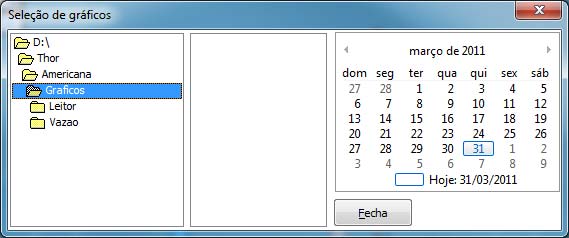

Basta clicar com o mouse no menu superior "Histórico"

Pode selecionar 2 (dois) tipos de gráficos:

- Leitor:
Gráfico usados para todos os valores de grandezas analógicas, como por exemplo: Tensão geral, Corrente de bomba, Fator de Potência, Vazão, Pressão, Níveis, entre outros.

- Vazão:
Gráfico usado para valores totalizados, como por exemplo: Vazões pulsadas, pluviômetros, Contadores, entre outros.

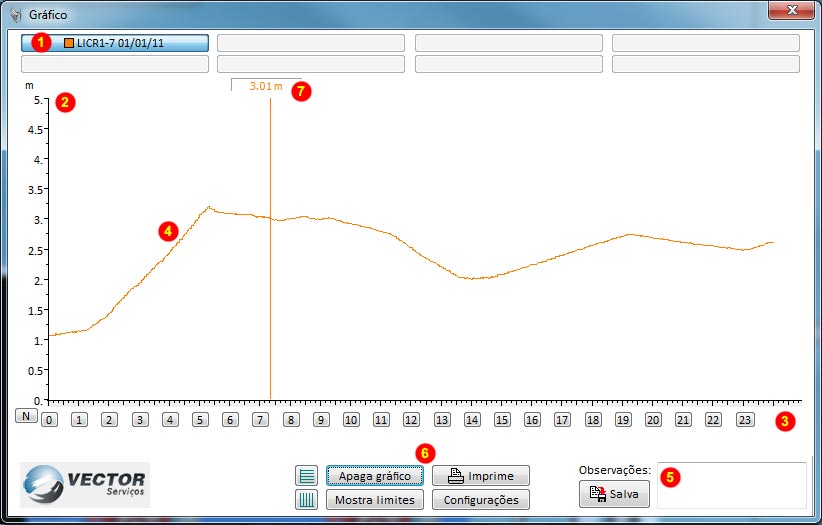

- Tipo "LEITOR"



1- Nome
Nome dos Leitores (elemento selecionado), contendo também a data. É possível na mesma janela de gráficos selecionar 8 (oito) tipos diferentes de grandezas para sobreposição, também de datas e anos diferentes.

2 - Escala
Régua de fundo de escala
PS: clicando no elemento, pode mudar o fundo de escada de 0% a 100%, ou o valor real do instrumento

3 - Linha de tempo
Linha de tempo do gráfico, começando às 00:00h, até 23:00h. (esse horário é configurado).
PS: clicando nos números abaixo (horários), a janela abrirá um "zoom" detalhado. Para voltar é só clicar no botão "N" no cando esquerdo.

4 - Gráfico
Gráfico em linhas do instrumento selecionado.

5 - Observação
Campo de observação para inclusão de textos.

6 - Botões
Botões de gráficos:

Apaga gráfico - Apaga as grandezas contidas na janela de gráficos

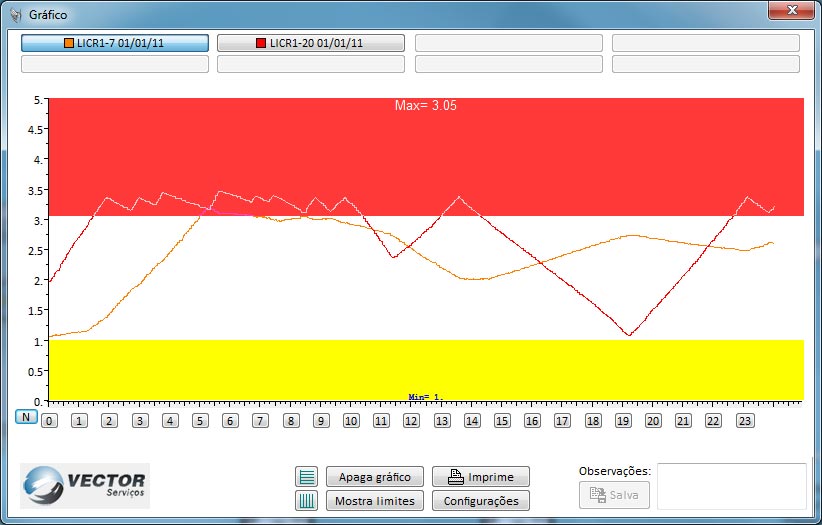

Mostra limites - Caso configurado no sistema, é mostrado o limite Máximo Máximo / Mínimo Mínimo do instrumento.
PS: é necessário estar com algum instrumento selecionado)



- Apaga gráfico:
Apaga janela de gráfico.

- Configurações:


Fundo - Cor de fundo da janela
Gratícula - cor da graticula (vertical e horizontal).
Cores penas - Cores das 8 (oito) grandezas mostradas na janela de gráfico

7 - Detalhe de valores
Quando selecionado o instrumento, clique no fundo da janela para aparecer uma régua vertical, ajudando o operador a visualizar os valores em detalhe diretamente na linha do gráfico.
