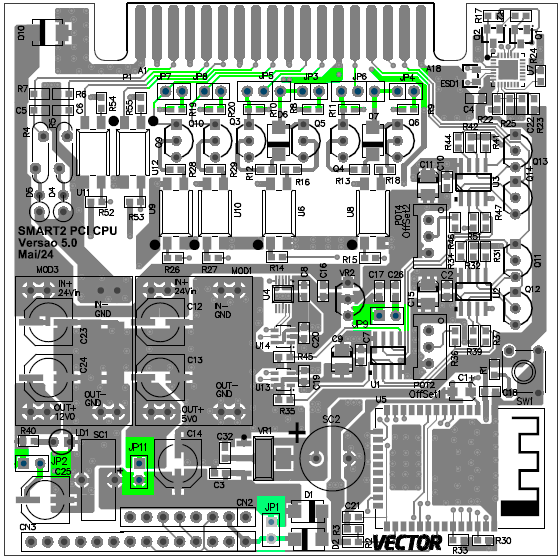

Definições das funções dos Jumpers.




JP1: Seleciona a tensão de alimentação do display 3.3 / 5V

Aberto: 3,3V.

Fechado: 5V.


JP2: Saída da fonte DC/DC 12V

Aberto: 0V.

Fechado: 12V.


JP2, JP5: Saída Pulso 1 (Totalizado)

JP3 Aberto | JP5 (1,2): Coletor Aberto para 0V.

JP3 Fechado | JP5 (1,2): 12V para 0V .

JP3 Fechado | JP5 (2,3): 0V para 12V .


JP4, JP6: Saída Pulso 2 (Totalizado)

JP4 Aberto | JP6 (1,2): Coletor Aberto para 0V.

JP5 Fechado | JP6 (1,2): 12V para 0V .

JP6 Fechado | JP6 (2,3): 0V para 12V .


JP7: Saída Controlador 1

Aberto: Coletor Aberto.

Fechado: 12V.


JP8: Saída Controlador 2

Aberto: Coletor Aberto.

Fechado: 12V.


JP9: Fonte 15V

Aberto: 0V.

Fechado: 15V.


JP11: Saída da fonte DC/DC 5V

Aberto: 0V

Fechado: 5V
